آموزش نصب و راه‌اندازی ردیاب رله‌ای

راهنمای نصب ردیاب رله‌ای خودرو و موتور: سیم‌کشی سوکت رله، اتصال مثبت/منفی، خروجی رله، سیم ACC و تست نهایی.

مقدمه

ردیاب رله‌ای شامل یک سوکت سیم‌دار و یک دستگاه ردیاب به شکل رله است. مراحل زیر ؛ سیم ACC (هشدار روشن شدن خودرو) است.

قبل از شروع از خاموش بودن خودرو اطمینان حاصل کنید. اتصال اشتباه می‌تواند به سیستم برق خودرو آسیب بزند.

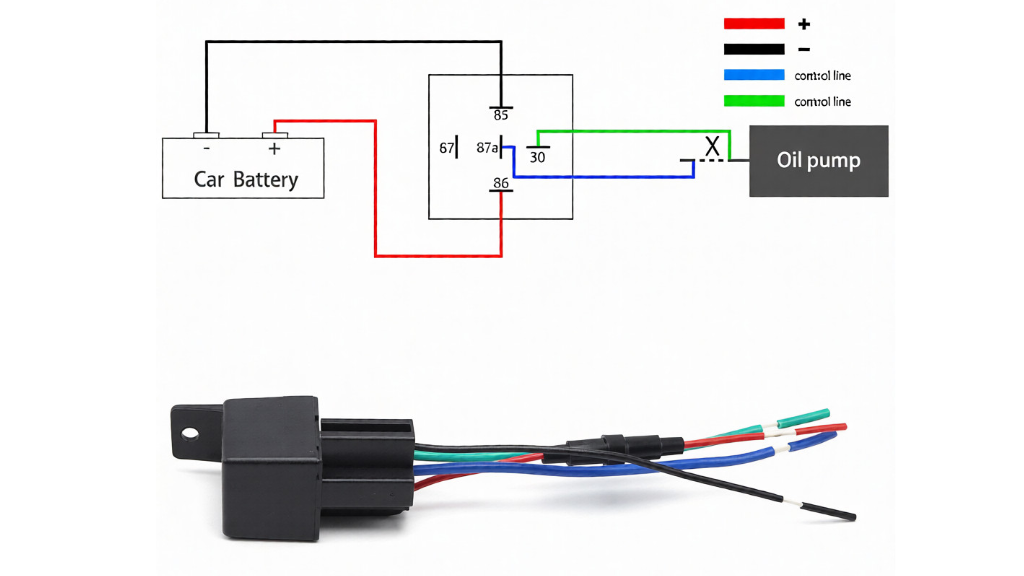

سیم‌کشی اصلی

1. سیم قرمز — پایه 86

سیم قرمز ردیاب (پایه 86) را به مثبت دائم باتری وصل کنید.

2. سیم مشکی — پایه 85

سیم مشکی (پایه 85) را به منفی دائم وصل کنید. سر راه منفی یک دیود 4007 نصب کنید تا نویز و آسیب احتمالی به دستگاه کاهش یابد.

3. دو سیم آبی — پایه 30 و 87A

دو سیم آبی (پایه 30 و 87A) را سر راه پمپ بنزین، ACC یا IGN وصل کنید. این اتصال عمل خاموش‌کردن و لغو خاموشی موتور از راه دور را انجام می‌دهد.

تفاوت سیم ACC

یک سیم سفید (هشدار ACC) وجود دارد که به ACC+، مثبت پمپ بنزین یا یک سر سیم قطع‌شده (که یک سیم آبی به آن متصل است) وصل می‌شود؛ یعنی پس از روشن کردن سوئیچ، برق دارد.

با اتصال ACC، گزارش روشن/خاموش شدن خودرو در پنل ردیابی دقیق‌تر می‌شود.

سیم‌کارت و تست اولیه

قرار دادن سیم‌کارت

سیم‌کارت فعال با اینترنت دیتا را در محفظه دستگاه قرار دهید. پس از وارد کردن سیم‌کارت، چراغ‌های سبز و آبی باید چشمک‌زن شوند.

اتصال به سوکت

وقتی هر دو LED چشمک زدند، دستگاه را به سوکت رله متصل کنید.

تست تماس

با سیم‌کارت داخل ردیاب تماس بگیرید. در صورت نصب صحیح، بوق اشغال یا صدای محیط (در صورت فعال بودن شنود) شنیده می‌شود.

نرم‌افزار و تنظیم هشدار

اپلیکیشن سناردیاب را از کافه‌بازار، مایکت یا App Store نصب کنید. رمز پیش‌فرض ورود: 123456.

برای تنظیم هشدارها، در اپلیکیشن به بخش «بیشتر» بروید، شماره ادمین (موبایل خود) را وارد و تأیید کنید تا پیامک‌های هشدار به شماره شما ارسال شود.

· •دانلود اندروید: کافه‌بازار یا مایکت (https://myket.ir/app/com.yw.sanaradyab)

· •دانلود iOS: App Store — SR GPS

· •راهنمای کامل اپ: /tutorials/trackpro-app-guide

چراغ‌های LED

· •چراغ سبز: روشن بودن دستگاه و اتصال به شبکه

· •چراغ آبی: وضعیت GPS — چشمک‌زن یعنی در حال جستجو؛ ثابت یعنی موقعیت ثبت شده

· •اگر GPS مدت طولانی چشمک بزند، محل نصب را تغییر دهید و از فضای فلزی بسته دور شوید

چک‌لیست نصب

· •سیم قرمز به مثبت دائم و سیم مشکی به منفی دائم (با دیود 4007) وصل شده

· •دو سیم آبی به خط مناسب قطع جریان (پمپ بنزین / IGN / ACC) متصل شده

· •سیم سفید ACC به خط سوئیچ وصل شده

· •سیم‌کارت فعال نصب و هر دو LED چشمک می‌زنند

· •تماس تست موفق بوده و دستگاه در اپلیکیشن آنلاین است

· •شماره ادمین در اپ ثبت شده
